[Maintenace Manual]

♣ 오리엔테이션 위치조정 방법...SIRIUS

1. ATC Door Open
2. 조작반에서 ATC Test Mode를 ON으로 변경
3. MDI Mode에서 M19실행, G91G30Y0Z0실행
4. Swing Arm을 회전시켜서 주축의 키와 일치 시킨다.
    Motor의 Fan날개를 천천히 손으로 돌린다, Servo Type은 MPG핸들로 천천히 접근.
5. 진단 445의 값 XXXX 확인
    파라메타 4031을 위의값 XXXX으로 설정
6. 파라메타 4077 : POSITION SHIFT AMOUNT
7. Keep Relay K16.1 : 1---> MPG Handle OK
8. Keep Relay K16.1 : 0---> Spindle OK

♣ HeidenHein TNC530 Mode별 Password ...TNC

1. Machine Parameter수정 : EDIT Mode--->MOD--->95148--->Enter
       Find "Rapid" 1010.0 :35000 ;X Axis
                            1010.1 :35000 ;Y Axis
                            1010.2 :15000 ;Z Axis
2. PLC수정 : 807667
3. Q Parameter작성 : MOD, 555343 actvate FN17
                                   MDI or EDIT , Push Q form
                                   FN17 SoftKEY

♣ 각도체크 프로그램이 실행되지않을때 ...2011.05.20

1. 주축을 회전 시키지않고 XYZ이송을 원할경우에는
2. 파라메타 3708 0bit를 0으로 설정한다.
            ---> 3708 0bit가 1로 설정되어 있으면 주축을 회전시켜야 프로그램이 실행된다.

♣ F-Control의 System Parameter...FANUC

	54 좌표계		55 좌표계
X축원점 Offset Para_No	5221	#[5167+#502]	5241	#[5186+#502]
Y축원점 Offset Para_No	5222	#[5168+#502]	5242	#[5187+#502]

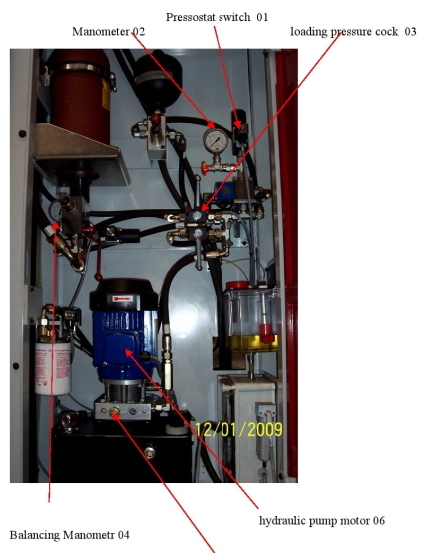

♣ RAID Balancing System의 압력조정(승압)방법 ...2013.02.24

1. 압력 스위치 01번의 나사를 푼다음 손으로 뽑아 분리한다
2. 분리와 동시에 모터가 작동되며 02번 압력게이지의 압력이 상승한다.
3. 그순간 03번의 콕(Cock)를 조금열어 04번 압력계의 압력이 상한선 까지 올리고 잠근다.
4. 04번의 압력이 상한선이상 올라가지 않도록 주의한다.
5. 1번작업의 역순으로 압력스위치를 꼽고 나사를 잠근다.

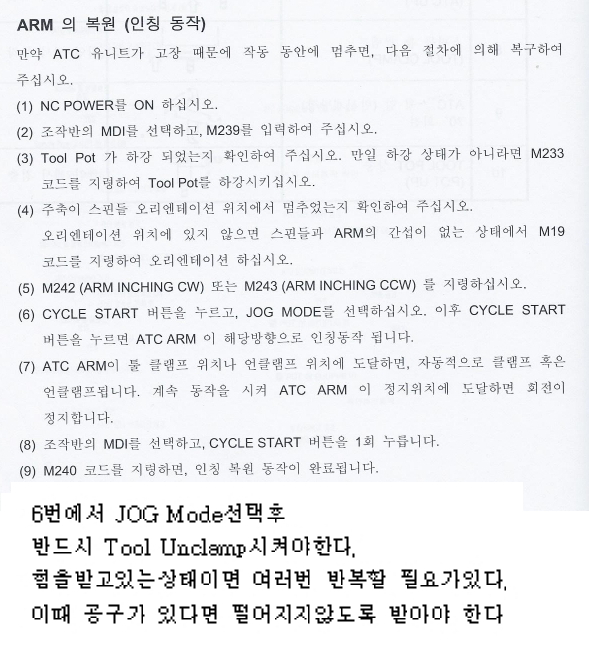

♣ 두산 VM960 ATC해제방법 ...VM960
