정비 매뉴얼

Maintenance Manual for Facilities


이 자료는 현장 에서 운영중 인 설비를 대상으로 트러블이 발생 할 경우, 쉽고 빠르게 조치 할 수 있도록 정리한 기술 자료 입니다.


  • Clean & Simple Design
  • Advance Bootstrap 5.x Framework
  • HTML5 & CSS3
  • CSS3 Animations
  • Fully Responsive Design
  • All files are well commented
  • Crossbrowser Compatible with IE10+, Firefox, Safari, Opera, Chrome
  • Extensive Documentation

FPT RAID

...

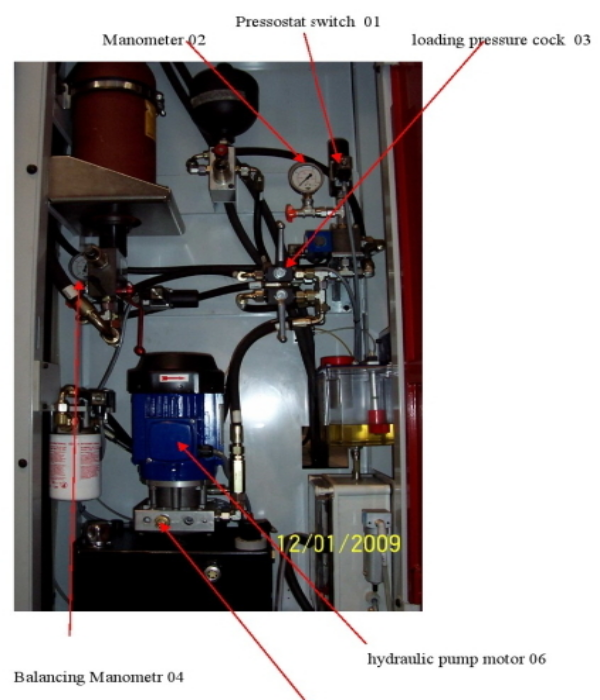

1. 압력 스위치 01번의 나사를 푼다음 손으로 뽑아 분리한다


2. 분리와 동시에 모터가 작동되며 02번 압력게이지의 압력이 상승한다.


3. 그순간 03번의 콕(Cock)를 조금열어 04번 압력계의 압력이 상한선 까지 올리고 잠근다.


4. 04번의 압력이 상한선이상 올라가지 않도록 주의한다.


5. 1번작업의 역순으로 압력스위치를 꼽고 나사를 잠근다.


HeidenHein iTNC530


하이덴하인 컨트롤은 각각의 모드별로 패스워드가 설정 되어 있고 아래는 그 password 이다.

1. Machine Parameter수정 : EDIT Mode--->MOD--->95148--->Enter
      		     Find "Rapid" 1010.0 :35000 ;X Axis
                                  1010.1 :35000 ;Y Axis
                                  1010.2 :15000 ;Z Axis
2. PLC수정 : 807667
3. Q Parameter작성 : MOD, 555343 actvate FN17
                     MDI or EDIT , Push Q form
                     FN17 SoftKEY

Fanuc


Fanuc Conrol은 아래의 여러가지 경우를 기술한다.


 1. 보간시 주축회전 신호 체크 기능의 ON/OFF --->Parameter NO:3708-0 bit
		The Spindle Speed Arrival Signal SAR  is  0:Not Checked
							  1:Checked
		---> 3708 0bit가 1로 설정되어 있으면 주축을 회전시켜야 보간기능이 가능하다.

 2. 워크좌표계의 시스템 파라메터 --->Parameter NO:5221,5222,5223





            54 좌표계
            55 좌표계




            X축원점 Offset Para_No
            5221
            #[5167+#502]
            5241
            #[5186+#502]






Y축원점 Offset Para_No


            5222
            #[5168+#502]
            5242
            #[5187+#502]




 3. 주축 오리엔테이션 위치조정  --->Parameter NO:3 4077

    		 1. ATC Door Open
		 2. 조작반에서 ATC Test Mode를 ON으로 변경
		 3. MDI Mode에서 M19실행, G91G30Y0Z0실행
		 4. Swing Arm을 회전시켜서 주축의 키와 일치 시킨다.
	         --->Motor의 Fan날개를 천천히 손으로 돌린다, Servo Type은 MPG핸들로 천천히 접근.
     	   	 5. 진단 445의 값 XXXX 확인
	         --->파라메타 4031을  위의값 XXXX으로 설정

		 6. 파라메타 4077 : POSITION SHIFT AMOUNT
		 7. Keep Relay K16.1이  1---> MPG Handle OK
		 8. Keep Relay K16.1이  0---> Spindle OK

DOOSAN


1. ATC TROUBLE SHOOTING---VM960



    	1. NC를 RESET 시킨다.
	2. MDI모드에서 M239 실행---> 수동 조작 모드로 진입
	3. TOOL POT 하강 확인,--->하강코드는 M233
	4. 주축 오리엔테이션 위치 확인,--->필요시 M19실행
     	5. M242 또는 M243을 실행시키고 사이클이 완료 되는가를 확인.--->M242:CW, M243:CCW
	6. 여기서 사이클 스타트버튼을 누른상태에서 JOG모드로 전환.--->이후 사이클스타트 버튼으로 인칭동작 실행
		 ---> 여기서 주축의 COLLET열림상태 확인하여야 하며 잠긴상태라면 COLLET을 열어 놓아야 한다 .
		 ---> ARM이 정위에 올 때까지 인칭동작을 수행한다 .
	7. MDI모드에서 M240 실행---> 수동 조작 모드로 종료
